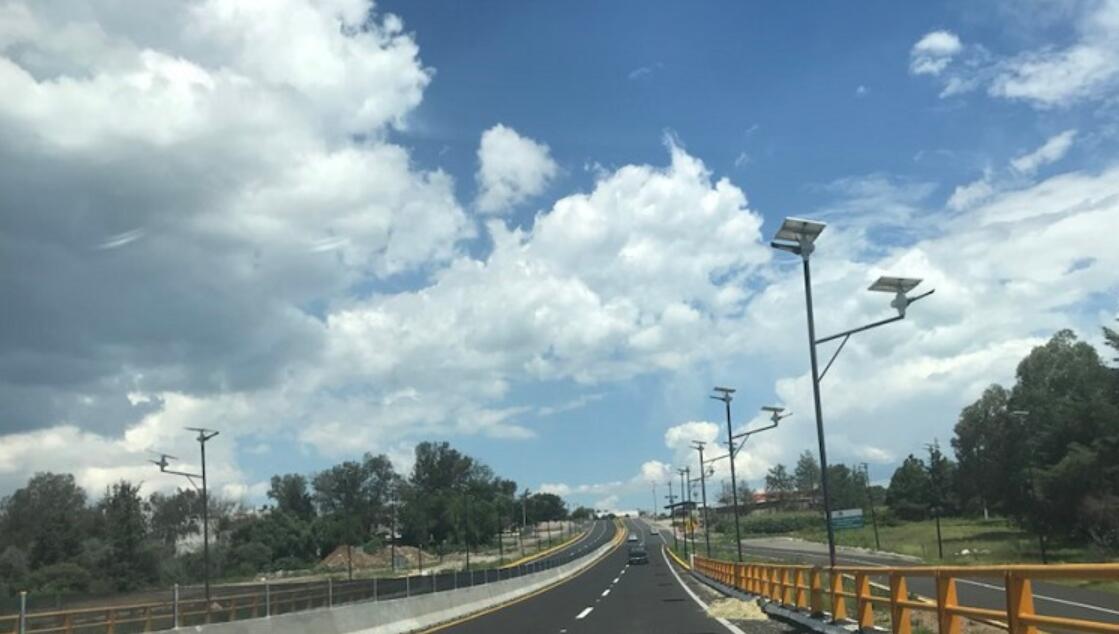

12V電壓系統代表著太陽能電池板和蓄電池都只有一塊，蓄電池滿電情況下電壓達到12.8V左右、太陽能電池板在陽光照射下電壓能達到17.8V左右。燈珠的啟動電壓低于系統電壓，就把燈珠的鋁基板制作成3串X并;升壓做成10串，無論12V/24V都是使用10串的鋁基板，使用降壓和升壓的區別是一樣的，我們就拿30W這個光源來說，降壓控制器使用3串10并，我們把其電流設置為30W/12V=2.5A;升壓使用10串3并，其輸出電流為30W/33V=0.9A，其輸入電流哈是為2.5A，其效果都是根據燈珠來的，單顆燈珠的電壓為3.3V電流0.3A。太陽能LED路燈的工作原理 太陽能燈由以下幾部分組成：太陽能電池、蓄電池、太陽能路燈專用控制器、光源及燈桿。在白天太陽能電池接受陽光照射產生電能，通過充電控制器給蓄電池充電，將電能存儲在蓄電池中。蓄電池內電能可供光源持續工作50小時，按每日10小時工作時間，可持續5天。太陽能路燈照明設計方案:太陽能路燈由太陽能電池板、燈頭、控制箱和燈桿、基礎等幾部分構成。太陽能路燈一般各自成供電系統,不與常規路燈供電網絡連接。較實用的有單晶硅、多晶硅、非晶硅太陽能電池等三種。

1：12V太陽能路燈系統電壓。亮度高，工作效率比3.2V系統電壓大約高百分之20,系統穩定，整體使用壽命更長，價格相對于3.2V太陽能路燈價格會更高。

2：24V系統電壓，兩塊太陽能電池板串聯，兩塊太陽能電池也串聯，所以整個系統電壓為24V。這樣的系統電壓具有極高的穩定性，但是24V系統電壓的太陽能路燈非常昂貴，是同樣12V系統電壓的太陽能路燈成本的一半。

3：平均峰值日照時數 h  太陽能電池輸出功率Wp即是標準太陽光照條件下，歐洲委員會定義的10l標準，輻射強度1000W/m2, 大氣質量AM1。太陽能電池的輸出功功率。不同的時間，不同的地點，同樣一塊太陽能電池的輸出功率是不同的。

4：太陽能電池的工作電壓約為蓄電池電壓的l.5倍，才能保證給蓄電池正常充電，如給6v蓄電池充電需要用8～9V ,給12V蓄電池充電需要用15～18V太陽能電池。給24V蓄電池充電需用33～36V太陽能電池。

5：注意控制器所能驅動的額定電壓。大多數太陽能路燈系統的電壓為12V或24V，有也有少部分是36伏和48伏。選擇控制器是我們要注意控制器的放電電流。我們選擇控制器時，要選擇控制器的最大放電電流大于或等于路燈額定電流的控制器。可以通過調節控制器的負載電流來控制蓄電池對路燈的電流輸出。若選擇放電電路小的控制器，那么路燈就達不到應有的亮度。
